Depuis l’aube de l’humanité, l’homme cherche à percevoir l’invisible, à déceler ce qui échappe à ses sens naturels. Cette quête perpétuelle a donné naissance à une multitude extraordinaire de détecteurs, véritables prolongements technologiques de nos capacités sensorielles. Des détecteurs de métaux que nous manions passionnément aux mystérieux capteurs qui scrutent les confins de l’univers, ces instruments façonnent notre compréhension du monde et garantissent notre sécurité quotidienne.
🔍 Points clés de cet article complet
8 familles de détecteurs passées au crible
Plus de 30 technologies expliquées en détail
Tableaux comparatifs pour chaque catégorie
Applications concrètes de la vie quotidienne à la recherche spatiale
Guide complet pour comprendre le monde fascinant de la détection
Un détecteur, dans son essence, est un appareil capable de capter un signal ou une variation physique, chimique ou électromagnétique, puis de le transformer en information exploitable par l’homme. Cette définition simple cache pourtant une diversité technologique stupéfiante qui s’étend de nos terrains de prospection favoris jusqu’aux laboratoires les plus avancés de la planète.
Détecteurs de métaux et technologies de prospection
La détection de métaux représente sans doute la famille de détecteurs la plus familière pour nous, passionnés de prospection de loisir. Ces instruments, nés en partie de la nécessité de déminer les champs de bataille (mais pas que…), ont évolué pour devenir des outils sophistiqués aux applications multiples.
« Chaque signal émis par votre détecteur raconte un objet sous vos pieds. C’est cette magie de la révélation qui nous pousse à arpenter inlassablement nos terrains de chasse. »

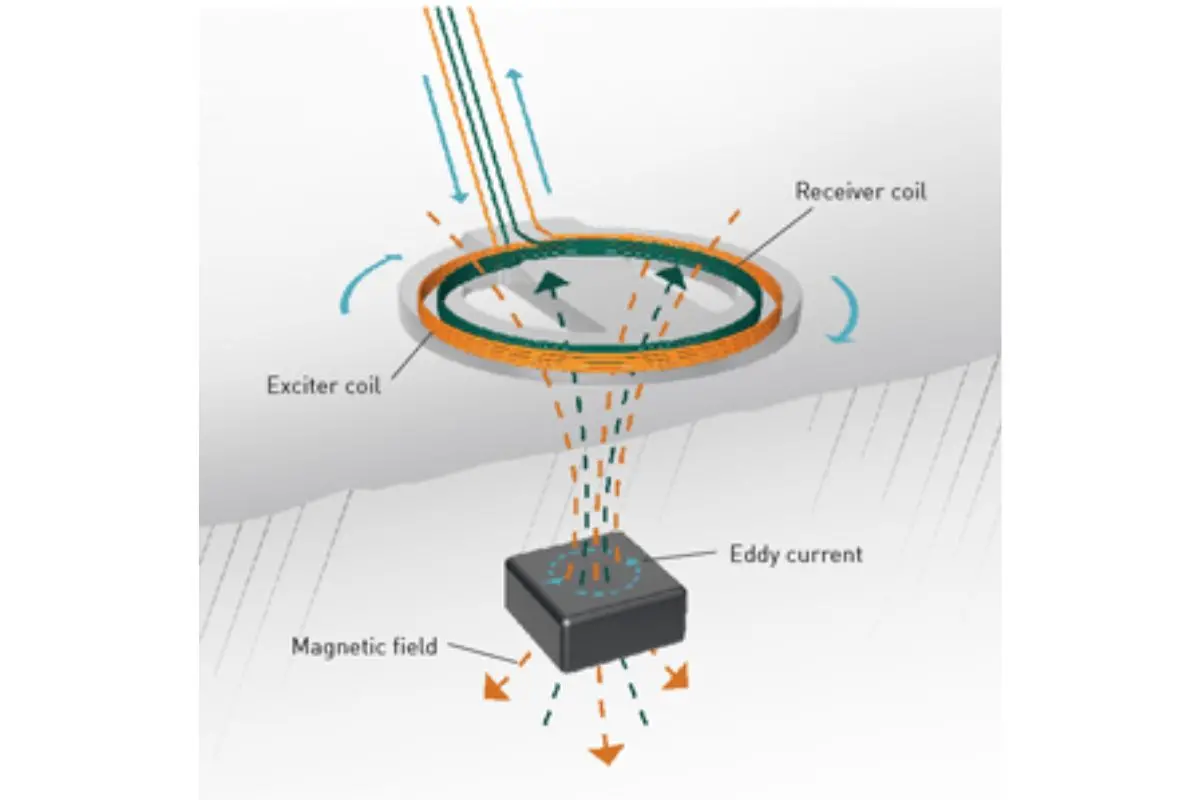

Le principe fondamental reste l’électromagnétisme. Une bobine émettrice génère un champ magnétique qui, en rencontrant un objet métallique, induit des courants de Foucault. Ces courants créent à leur tour un champ magnétique secondaire capté par une bobine réceptrice. La nature du signal retour permet d’identifier le type de métal et sa profondeur.
Les pinpointers méritent une mention spéciale dans notre arsenal. Ces mini-détecteurs localisant précisément une cible représentent l’évolution naturelle de nos outils. Je n’imagine plus une sortie sans mon fidèle compagnon qui me fait gagner un temps précieux lors des phases de récupération.
Détecteurs de radiations et technologies nucléaires
L’univers des détecteurs de radiations nous plonge dans un monde invisible mais omniprésent. Ces instruments, essentiels en médecine, industrie nucléaire et recherche scientifique, nous protègent des dangers que nos sens ne peuvent percevoir.
⚠️ Saviez-vous que…
Nous sommes constamment exposés à une radioactivité naturelle de fond d’environ 2,4 mSv par an ? Les détecteurs de radiations mesurent cette exposition en permanence dans les centrales nucléaires et les hôpitaux.
Le compteur Geiger-Müller reste l’instrument de référence pour la détection des rayonnements ionisants. Son principe repose sur l’ionisation d’un gaz contenu dans un tube. Chaque particule radioactive qui traverse le tube provoque une avalanche d’électrons, générant une impulsion électrique audible par le fameux « clic » caractéristique.
Les scintillateurs fonctionnent différemment : ils convertissent l’énergie des rayonnements en photons lumineux. Un photomultiplicateur amplifie ensuite ce signal lumineux pour le rendre mesurable. Cette technologie équipe notamment les caméras gamma utilisées en médecine nucléaire.
Détecteurs de gaz et analyses chimiques
La détection de gaz représente un enjeu de sécurité majeur dans notre société industrialisée. Des fuites de monoxyde de carbone dans nos foyers aux contrôles de qualité de l’air en milieu industriel, ces détecteurs sauvent quotidiennement des vies.
Les détecteurs électrochimiques dominent le marché de la sécurité domestique et industrielle. Leur principe repose sur une réaction d’oxydoréduction spécifique au gaz cible. L’électrode de travail génère un courant proportionnel à la concentration du gaz, permettant une mesure précise et fiable.

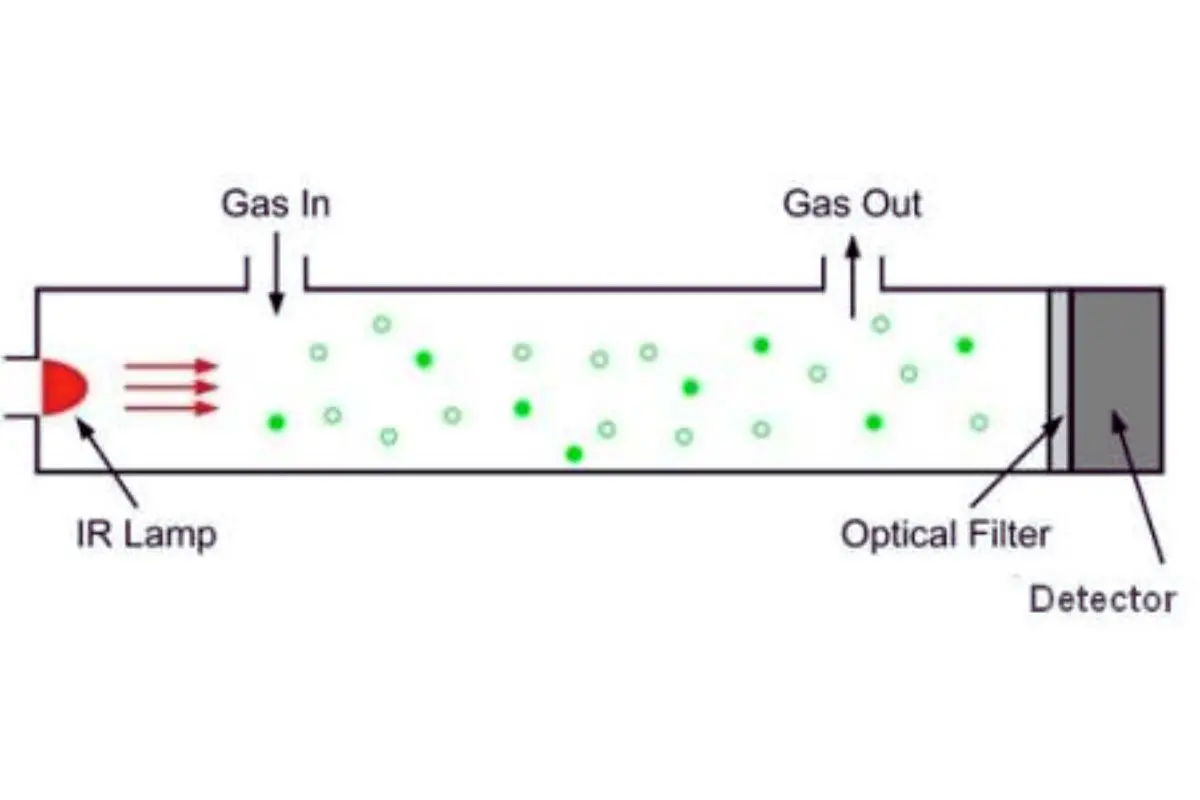

L’infrarouge non dispersif (NDIR) constitue la technologie de référence pour mesurer le dioxyde de carbone et le méthane. Chaque molécule de gaz absorbe la lumière infrarouge à des longueurs d’onde spécifiques, créant une signature unique exploitable pour l’identification et la quantification.
💡 Point technique intéressant
Les détecteurs catalytiques utilisent un élément chauffant recouvert d’un catalyseur. En présence de gaz combustible, la réaction d’oxydation fait augmenter la température de l’élément, modifiant sa résistance électrique de façon mesurable.
![Détecteur de gaz domestiques connecté avec Alarme 85 DB [VisorTech]](https://m.media-amazon.com/images/I/412PnApvf1L._SL500_.jpg)
Détecteurs physiques et capteurs environnementaux
Cette famille de capteurs constitue les sens électroniques de notre monde moderne. Température, pression, mouvement, lumière : ces détecteurs transforment les phénomènes physiques en signaux électriques exploitables par nos systèmes.
Les thermocouples exploitent l’effet Seebeck : la différence de température entre deux jonctions de métaux différents génère une tension électrique proportionnelle à cet écart. Cette simplicité en fait des instruments fiables pour des mesures de température dans des conditions extrêmes.
Les accéléromètres et gyroscopes équipent désormais tous nos smartphones. Ces systèmes microélectromécaniques (MEMS) détectent les variations de mouvement grâce à des masses sismiques microscopiques. Ils permettent la rotation automatique de l’écran et alimentent les applications de réalité augmentée.
Détecteurs de sécurité et défense
L’univers de la sécurité et de la défense pousse les technologies de détection dans leurs retranchements. Ces systèmes doivent identifier des menaces invisibles avec une fiabilité absolue, souvent dans des conditions d’utilisation extrêmes.
La spectrométrie de mobilité ionique (IMS) équipe les portiques de sécurité des aéroports pour détecter les traces d’explosifs. Cette technologie sépare les ions en fonction de leur mobilité dans un champ électrique, créant une signature unique pour chaque substance chimique.
Les caméras thermiques révolutionnent la surveillance nocturne et la détection d’intrusion. Elles captent le rayonnement infrarouge émis par tous les corps à température supérieure au zéro absolu, permettant de « voir » dans l’obscurité totale.
🔒 Applications militaires avancées
Les détecteurs biologiques analysent l’air en continu pour identifier la présence d’agents pathogènes. Couplés à l’intelligence artificielle, ils peuvent déclencher des alertes en quelques minutes lors d’attaques NRBC (Nucléaire, Radiologique, Biologique, Chimique).
Détecteurs scientifiques et recherche de pointe
La recherche scientifique repousse constamment les limites de la détection. Ces instruments d’exception nous permettent d’explorer l’infiniment petit comme l’infiniment grand, révélant les secrets de l’univers.
Les détecteurs de particules du CERN représentent l’apex technologique de la détection. Ces systèmes gigantesques, comme les détecteurs ATLAS ou CMS, traquent les particules subatomiques créées lors de collisions à haute énergie. Ils combinent plusieurs technologies : détecteurs au silicium pour tracer les trajectoires, calorimètres électromagnétiques et hadroniques pour mesurer l’énergie, spectromètres à muons pour identifier ces particules pénétrantes.
Les détecteurs d’ondes gravitationnelles comme LIGO et Virgo mesurent des déformations de l’espace-temps inférieures au millième de la taille d’un proton. Ces interféromètres laser de plusieurs kilomètres de long ont révolutionné l’astronomie en ouvrant une fenêtre totalement nouvelle sur l’univers.
Détecteurs domestiques et sécurité du foyer
Nos foyers regorgent de détecteurs domestiques qui veillent silencieusement sur notre sécurité. Ces gardiens électroniques ont sauvé d’innombrables vies en détectant précocement les dangers invisibles.
Les détecteurs de fumée utilisent deux technologies principales. Les détecteurs ioniques contiennent une source radioactive faible (américium 241) qui ionise l’air entre deux électrodes. La fumée perturbe ce courant ionique, déclenchant l’alarme. Les détecteurs optiques projettent un faisceau lumineux dans une chambre de détection : la fumée diffuse cette lumière vers un capteur photoélectrique.
Dans un autre registre, les détecteurs de mouvement PIR (infrarouge passif) équipent nos systèmes d’alarme. Ils détectent les variations de rayonnement infrarouge causées par le déplacement d’un corps chaud dans leur champ de vision. Leur sensibilité peut être ajustée pour ignorer les petits animaux domestiques.
⚡ Conseil de sécurité
Testez vos détecteurs de fumée mensuellement et remplacez leurs piles au changement d’heure. Un détecteur défaillant ne peut pas vous protéger. Installez également des détecteurs de monoxyde de carbone près des appareils de chauffage.
Détecteurs automobiles et industriels
L’industrie automobile moderne intègre une multitude de capteurs et détecteurs qui transforment nos véhicules en ordinateurs roulants. Ces systèmes améliorent la sécurité, les performances et le confort de conduite.
Les capteurs ultrasonores équipent les systèmes d’aide au stationnement. Ils émettent des impulsions sonores à haute fréquence et mesurent le temps de retour de l’écho pour calculer la distance aux obstacles. Cette technologie simple et fiable fonctionne dans toutes les conditions météorologiques.
Le LiDAR (Light Detection and Ranging) révolutionne la conduite autonome. Ces systèmes projettent des millions d’impulsions laser par seconde et analysent leur réflexion pour créer une carte 3D précise de l’environnement. La résolution atteint quelques centimètres à plusieurs centaines de mètres. Ces systèmes sont également utilisés en archéologie pour faire de la prospection aérienne à bord d’avions survolant des sites à potentiels archéologique avéré.
Extrait d’un article du musée des armées !
Dans l’industrie, les capteurs inductifs et capacitifs automatisent les lignes de production. Les capteurs inductifs détectent les objets métalliques sans contact physique grâce aux courants de Foucault. Les capteurs capacitifs mesurent les variations de capacité électrique pour détecter tous types de matériaux, même non conducteurs.
🚀 L’évolution continue
Des détecteurs de métaux de nos terrains aux capteurs quantiques des laboratoires, cette diversité technologique illustre l’ingéniosité humaine face au défi éternel : percevoir l’imperceptible et comprendre l’invisible.
Glossaire de la détection en France
VLF (Very Low Frequency)
Technologie de détection de métaux utilisant deux bobines (émission/réception) à basse fréquence pour mesurer les variations de phase du champ électromagnétique.
Multi-fréquences simultanées (SMF)
Technologie émettant et analysant plusieurs fréquences en même temps pour améliorer la discrimination et la stabilité en sols minéralisés.
Induction pulsée (PI)
Envoi d’impulsions de courant dans la bobine puis mesure de la décroissance du signal induit, très performante en profondeur et en sols difficiles.
GPR (Ground Penetrating Radar)
Radar à pénétration de sol émettant des ondes radio et analysant les échos pour imager des structures, cavités ou objets enterrés.
Pinpointer
Mini-détecteur très localisé permettant de centrer précisément une cible dans le trou de fouille.
Magnétomètre
Capteur mesurant les anomalies du champ magnétique terrestre causées par des masses ferromagnétiques enterrées.
Discrimination
Capacité d’un détecteur à différencier les types de métaux et à rejeter des cibles indésirables (ferreux, aluminium fin, etc.).
Équilibrage de sol (Ground Balance)
Réglage compensant la minéralisation naturelle du sol afin de stabiliser l’appareil et d’améliorer la profondeur.
Minéralisation
Présence de minéraux conducteurs ou magnétiques dans le sol qui perturbent la détection et réduisent la sensibilité.
Indice de cible (Target ID)
Valeur numérique (souvent 0–99) estimant la conductivité/identité probable d’une cible selon la réponse du détecteur.
Vitesse de récupération (Recovery Speed)
Rapidité avec laquelle le détecteur traite des signaux successifs, cruciale pour séparer des cibles proches.
Effet de halo
Phénomène où l’oxydation d’un objet enterré modifie la réponse du sol, donnant un signal plus fort autour de la cible.
Balayage (Swing)
Mouvement régulier de la tête de détection à hauteur constante et vitesse stable pour optimiser les signaux.
Bobine concentrique
Géométrie de bobine avec enroulements concentriques offrant un cône de détection précis en terrain peu minéralisé.
Bobine double-D
Bobine en forme de deux « D » se chevauchant offrant une meilleure couverture et stabilité en sols minéralisés.
Conductivité
Capacité d’un matériau à conduire le courant ; influe sur l’ID de cible (argent haut, fer bas).
Salinité
Présence de sels (plages) augmentant la conductivité du milieu et pouvant générer de faux signaux.
Mode tout-métal (All Metal)
Mode d’écoute maximale sans filtrage de discrimination pour la meilleure profondeur possible.
Notch
Filtre excluant des plages d’ID spécifiques pour rejeter certains indésirables tout en gardant d’autres cibles.
Stabilité de seuil (Threshold)
Léger bourdonnement de référence permettant de percevoir de très faibles variations dues à des cibles profondes.
Compteur Geiger-Müller
Détecteur de rayonnements ionisants utilisant un tube rempli de gaz qui produit une impulsion électrique lors d’une ionisation.
Scintillateur
Matériau émettant de la lumière lorsqu’il est frappé par un rayonnement ; converti ensuite par un photodétecteur.
Photomultiplicateur (PMT)
Tube amplifiant de très faibles signaux lumineux issus d’un scintillateur en impulsions électriques mesurables.
HPGe (Germanium hyperpur)
Détecteur semi-conducteur à très haute résolution pour la spectrométrie gamma.
CZT (Tellurure de cadmium-zinc)
Semi-conducteur opérant à température ambiante pour la détection et la spectrométrie des rayons X/gamma.
Chambre d’ionisation
Volume de gaz où les paires d’ions créées par le rayonnement sont collectées pour mesurer une dose.
Dosimètre
Appareil individuel mesurant la dose reçue (cumulée) par un opérateur exposé aux rayonnements.
TLD (Thermo-Luminescent Dosimeter)
Dosimètre stockant l’énergie des rayonnements et la restituant sous forme lumineuse lors du chauffage.
Neutron
Particule neutre détectée via réactions spécifiques (He-3, BF₃, scintillateurs dopés au Li) rarement captée par Geiger classiques.
Demi-vie (Période)
Temps nécessaire pour que l’activité d’un radionucléide diminue de moitié.
Rayonnements alpha, bêta, gamma
Types de rayonnements ionisants : particules α (noyaux He), β (électrons/positrons), et photons γ énergétiques.
Rayonnement de fond
Niveau naturel de rayonnements environnants provenant du cosmos, du sol et des matériaux.
Capteur électrochimique
Cellule où un gaz cible réagit à une électrode, générant un courant proportionnel à sa concentration.
NDIR (Infrarouge non dispersif)
Mesure l’absorption IR spécifique d’un gaz (CO₂, CH₄) pour estimer sa concentration.
Pellistor (catalytique)
Perle catalytique chauffée oxydant les gaz inflammables ; variation de résistance proportionnelle à la concentration.
PID (Photo-Ionisation)
Lampe UV ionisant les COV ; le courant mesuré reflète la concentration de composés organiques volatils.
LEL/UEL
Limites inférieure et supérieure d’explosivité d’un gaz dans l’air.
ATEX
Réglementation européenne pour équipements destinés aux atmosphères explosives.
Temps de réponse (T90)
Durée nécessaire pour atteindre 90 % de la réponse finale suite à une variation de concentration.
Gaz étalon / Bump test
Vérification rapide du bon fonctionnement d’un détecteur au moyen d’un gaz de test connu.
Dérive (Drift)
Variation lente de la mesure dans le temps indépendamment de la concentration réelle ; nécessite recalibration.
Thermocouple
Sonde de température basée sur l’effet Seebeck entre deux métaux différents.
RTD (Resistance Temperature Detector)
Capteur de température utilisant la variation de résistance d’un métal (platine) avec la température.
Thermistance
Composant dont la résistance varie fortement avec la température (NTC/PTC).
Pyromètre infrarouge
Mesure de température sans contact via le rayonnement IR émis par un objet.
Capteur piézorésistif
Transducteur de pression convertissant une déformation en variation de résistance.
Capteur piézoélectrique
Cristal générant une charge électrique lorsqu’il est soumis à une contrainte mécanique.
Capteur capacitif
Mesure une variation de capacité liée à la distance, à la pression ou à l’humidité.
Jauge de contrainte (Strain gauge)
Résistance adhésive dont la valeur change proportionnellement à l’allongement mécanique.
Accéléromètre
Capteur mesurant l’accélération linéaire (vibrations, chocs, orientation).
Gyroscope
Capteur mesurant la vitesse angulaire (rotation) d’un objet.
IMU (Inertial Measurement Unit)
Module combinant accéléromètres, gyroscopes (et parfois magnétomètres) pour l’estimation du mouvement.
Baromètre
Capteur de pression atmosphérique utilisé en météo et altimétrie.
Photodiode
Diode sensible à la lumière convertissant des photons en courant électrique.
CCD / CMOS
Technologies de capteurs d’image pour la capture de photons (astronomie, caméras, mesures scientifiques).
Quantum efficiency (QE)
Pourcentage de photons incidents convertis en électrons utiles par un capteur optique.
Courant d’obscurité (Dark current)
Signal généré par un capteur optique en l’absence de lumière, dépendant de la température.
Bruit de lecture (Read noise)
Composante de bruit introduite lors du processus de lecture du capteur.
IMS (Ion Mobility Spectrometry)
Technique séparant des ions selon leur mobilité pour identifier traces d’explosifs ou agents chimiques.
Fluorescence induite
Excitation UV/laser d’une substance et mesure de l’émission lumineuse caractéristique.
PIR (Passive Infrared)
Détecteur de présence mesurant les variations de rayonnement IR issues du corps humain.
Caméra thermique
Imagerie basée sur le rayonnement infrarouge, visualisant les différences de température.
SWIR/MWIR/LWIR
Bandes spectrales infrarouges courte, moyenne et longue utilisées pour différents scénarios d’imagerie.
Faux positif / Faux négatif
Signal incorrect indiquant à tort la présence/absence d’une menace ou d’une cible.
TPC (Time Projection Chamber)
Détecteur volumique traçant les trajectoires de particules par dérive d’électrons dans un gaz ou un liquide.
Calorimètre (particules)
Détecteur mesurant l’énergie déposée par une particule en l’absorbant complètement.
Bolomètre
Capteur ultra-sensible mesurant la puissance d’un rayonnement via l’élévation de température.
Chambre à brouillard / bulles
Dispositifs historiques rendant visibles les trajectoires de particules chargées par condensation/bullage.
Interféromètre gravitationnel
Instrument (ex. LIGO/Virgo) détectant les ondes gravitationnelles via variations de distance infimes.
Détecteur de fumée ionique
Utilise une chambre ionisée sensible aux particules de combustion rapides (feux flammes).
Détecteur de fumée photoélectrique
Utilise un faisceau lumineux diffusé par la fumée, efficace sur feux couvants.
Détecteur de CO
Capteur mesurant le monoxyde de carbone, gaz inodore potentiellement mortel.
Détecteur d’inondation
Capteur de présence d’eau (contacts, sondes) pour alerte fuite/sous-sol.
Zigbee / Z-Wave / Thread
Protocoles radio basse consommation pour objets connectés domestiques.
Indice IP (Ingress Protection)
Codification du niveau d’étanchéité à la poussière et à l’eau (ex. IP67).
Lidar
Télémétrie laser mesurant des distances par temps de vol, utilisée en cartographie et conduite assistée.
Radar automobile
Détection d’obstacles par ondes radio (24/77 GHz) pour ACC, freinage d’urgence, angle mort.
Ultrason (park assist)
Mesure de distance par écho acoustique pour manœuvres à basse vitesse.
Sonde lambda (O₂)
Capteur mesurant l’oxygène résiduel dans l’échappement pour ajuster le mélange air/carburant.
Débitmètre d’air (MAF/MAP)
Capteurs mesurant le flux d’air ou la pression d’admission pour la gestion moteur.
Effet Hall
Principe détectant un champ magnétique via une tension latérale, utilisé en capteurs de position/vitesse.
Capteur inductif/capacitif
Détection de proximité d’objets métalliques (inductif) ou non (capacitif) en automatisation.
Encodeur incrémental / absolu
Capteurs de position angulaire/linéaire délivrant des impulsions (incrémental) ou un code unique (absolu).
PLC (Automate programmable)
Contrôleur industriel pilotant capteurs/actuateurs dans les lignes de production.
SCADA
Système de supervision et d’acquisition de données pour la commande à distance d’installations industrielles.
Sensibilité
Variation de sortie par unité de variation d’entrée ; indique la capacité à percevoir de faibles signaux.
Sélectivité
Aptitude à répondre à une grandeur cible tout en rejetant les interférences.
Plage dynamique
Écart entre le plus petit et le plus grand signal mesurable sans saturation.
Rapport signal/bruit (SNR)
Mesure de la qualité d’un signal par rapport au bruit de fond.
Fréquence d’échantillonnage
Nombre de mesures par seconde dans un système de numérisation.
Bande passante
Intervalle de fréquences sur lequel un système peut répondre efficacement.
Temps mort (Dead time)
Période pendant laquelle un détecteur ne peut pas enregistrer un nouveau signal après un événement.
Hystérésis
Différence de réponse d’un capteur selon que la grandeur croît ou décroît.
Linéarité
Proximité entre la courbe de réponse réelle et une droite idéale sur la plage de mesure.
Calibration
Opération établissant la relation entre la lecture du capteur et la valeur vraie d’un étalon.
Traçabilité métrologique
Chaîne ininterrompue de références reliant une mesure à des étalons nationaux/internationaux.
Incertitude de mesure
Intervalle dans lequel la valeur vraie est susceptible de se trouver compte tenu des erreurs.
Seuil d’alarme
Valeur de déclenchement d’une alerte sonore/visuelle lorsqu’une grandeur dépasse un niveau.
Courbe ROC
Outil d’évaluation des performances d’un classificateur (taux de vrais positifs vs faux positifs).
CE
Marquage indiquant la conformité d’un produit aux exigences européennes de sécurité et de santé.
IECEx
Schéma de certification international pour les équipements utilisés en atmosphères explosives.
UL
Certification de sécurité délivrée par Underwriters Laboratories (principalement Amérique du Nord).
NEMA
Classification américaine des boîtiers électriques relative à l’environnement d’utilisation.
ISO 17025
Norme relative à la compétence des laboratoires d’étalonnage et d’essais.
Temps de préchauffage (Warm-up)
Durée nécessaire pour que le capteur atteigne ses spécifications nominales après mise sous tension.
Facteur d’interférence
Influence d’une grandeur non désirée produisant une erreur sur la mesure du signal cible.
Compensation de température
Technique électronique/logicielle corrigeant les dérives dues aux variations thermiques.
Filtrage numérique
Traitement (moyennage, passe-bas, Kalman) destiné à réduire le bruit et stabiliser la lecture.
Prévention des faux signaux
Ensemble de réglages (seuils, délais, corrélations multi-capteurs) limitant les déclenchements intempestifs.
Maintenance préventive
Actions planifiées (nettoyage, recalibration, remplacement de consommables) pour garantir la disponibilité.
MTBF / Fiabilité
Moyenne du temps entre pannes ; indicateur de fiabilité des équipements.
Ergonomie terrain
Conception favorisant la prise en main,
Cette exploration des technologies de détection révèle un monde fascinant où science et ingénierie se conjuguent pour étendre nos capacités sensorielles. Chaque famille de détecteurs répond à des besoins spécifiques, depuis la sécurité quotidienne jusqu’aux découvertes scientifiques les plus avancées. L’évolution constante de ces technologies promet des innovations futures qui transformeront encore notre rapport au monde invisible qui nous entoure.
