Temps de lecture estimé : 10 minute(s)
Dans l’univers des équipements de test réseau, le Fluke Networks LinkIQ LIQ-KIT représente une référence incontournable pour les professionnels exigeants. Ce testeur de câbles et de réseaux combine des fonctionnalités avancées dans un boîtier robuste aux couleurs caractéristiques de la marque. Face aux défis quotidiens des techniciens et ingénieurs réseau ( identification de problèmes de câblage, vérification des performances, diagnostic des équipements actifs), cet outil promet d’apporter des réponses précises et fiables. Examinons en détail ce que propose ce kit avancé et en quoi il peut transformer l’approche du dépannage et de la certification réseau pour les professionnels du secteur.
Caractéristiques techniques et contenu du kit
Le Fluke Networks LinkIQ LIQ-KIT se distingue par sa polyvalence et l’étendue de ses fonctionnalités adaptées aux besoins des professionnels du réseau.
L’appareil principal arbore un design ergonomique avec un écran tactile couleur qui facilite la navigation entre les différentes fonctions. Pesant environ 2,2 kg dans sa mallette complète et mesurant 43,5 x 50,8 x 15,5 cm, ce kit reste transportable tout en offrant une protection optimale pour l’ensemble des éléments. Le boîtier jaune caractéristique de Fluke assure une visibilité sur le terrain et une résistance aux conditions difficiles rencontrées par les techniciens.

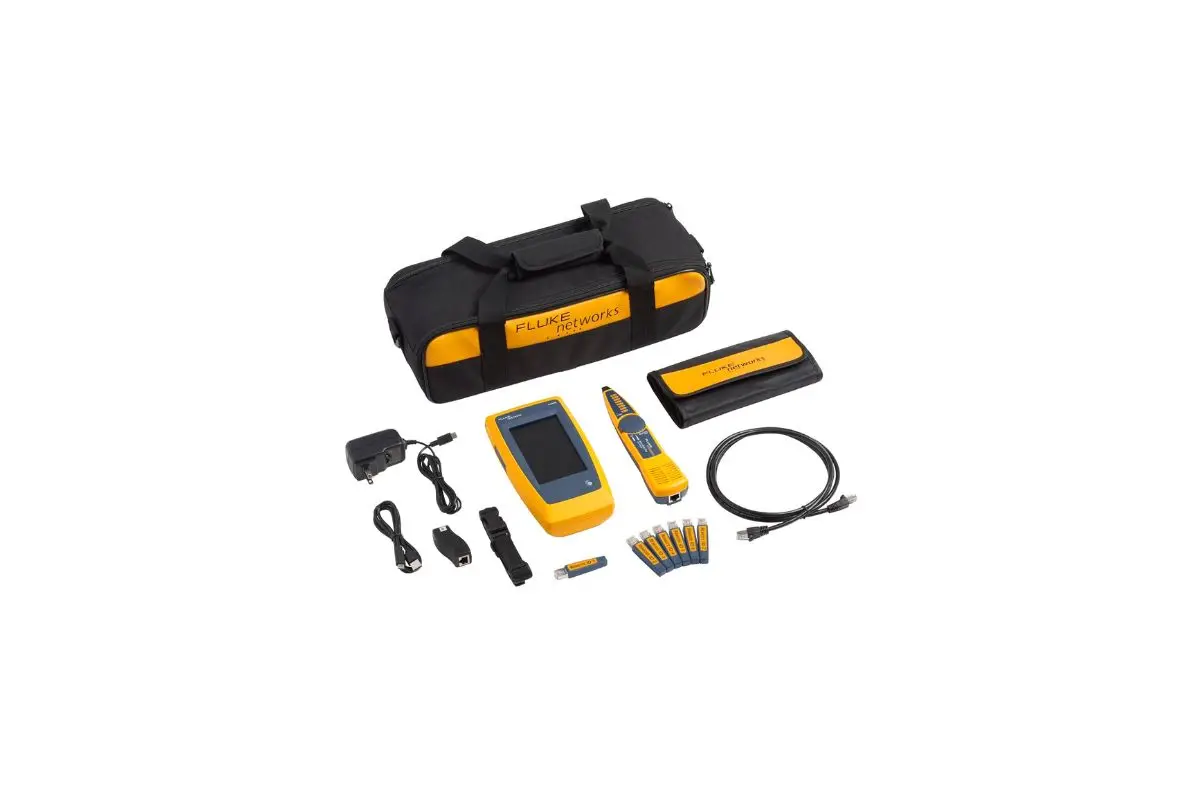

Contenu du kit complet :
- Testeur principal LinkIQ avec écran tactile
- Sonde IntelliTone Pro 200
- Générateur de tonalité IntelliTone
- Adaptateurs de terminaison distants (RJ45)
- Câbles de raccordement pour tests
- Mallette de transport rigide
- Batterie lithium-ion rechargeable
- Documentation et guides d’utilisation
La batterie lithium-ion intégrée offre une autonomie suffisante pour une journée complète de travail sur le terrain, ce qui représente un avantage considérable pour les professionnels effectuant de multiples interventions. La recharge s’effectue via un port USB-C standard, ajoutant une commodité appréciable face aux chargeurs propriétaires.
Le système d’exploitation intégré est intuitif et réactif, permettant d’accéder rapidement aux différentes fonctionnalités sans temps d’apprentissage excessif. Les menus sont organisés logiquement selon les tâches à accomplir : test de câbles, analyse réseau, vérification PoE, etc.
Capacités de test et fonctionnalités avancées
La valeur principale du LinkIQ réside dans sa capacité à effectuer une large gamme de tests essentiels pour les professionnels des réseaux.
La fonction de test de câblage est particulièrement complète, allant bien au-delà d’une simple vérification de continuité. L’appareil utilise des mesures basées sur la fréquence pour évaluer les performances réelles des câbles jusqu’à la norme 10GBASE-T (10 Gigabits). Il identifie avec précision les problèmes courants comme les courts-circuits, les circuits ouverts, les paires croisées ou inversées, tout en mesurant la longueur exacte du câble grâce à la technologie TDR (Time Domain Reflectometry). Cette capacité permet aux techniciens de déterminer non seulement si un câble fonctionne, mais s’il est capable de supporter les débits requis par les applications modernes.
| Type de test | Paramètres mesurés | Avantages |
|---|---|---|
| Test de performance câble | NEXT, RL, IL, longueur, conformité aux normes | Validation précise des performances jusqu’à 10GBASE-T |
| Diagnostic réseau | Vitesse du port, nom du commutateur, numéro de port, VLAN | Identification rapide de la connectivité et configuration |
| Test PoE | Classe PoE (0-8), tension, puissance disponible | Vérification complète avec test de charge réelle |
| Localisation de câbles | Signal sonore et visuel via sonde IntelliTone | Traçage efficace même dans des environnements bruyants |
La vérification de l’alimentation par Ethernet (PoE) est particulièrement impressionnante. Le LinkIQ ne se contente pas d’identifier la présence de PoE, mais détecte avec précision la classe supportée (de 1 à 8, incluant les normes les plus récentes), la tension fournie et, grâce à un test de charge, la puissance réellement disponible en watts. Cette fonctionnalité est cruciale pour le déploiement de dispositifs PoE comme les caméras IP, les points d’accès sans fil ou les téléphones VoIP qui dépendent d’une alimentation électrique fiable via le câble réseau.
Pour l’analyse réseau, l’appareil offre un diagnostic détaillé du commutateur le plus proche. Il identifie automatiquement le nom du switch, le numéro de port auquel le câble est connecté, le VLAN configuré et les débits de données annoncés. Ces informations sont précieuses pour vérifier la configuration réseau et résoudre les problèmes de connectivité sans accéder physiquement aux équipements actifs.
Points forts
- Interface intuitive à écran tactile couleur
- Tests complets des performances de câbles
- Diagnostic réseau avec identification des équipements
- Vérification PoE avancée avec test de charge
- Localisation des câbles grâce à la sonde IntelliTone incluse
Limitations
- Investissement conséquent (plus de 3000€)
- Non certifiant pour les normes internationales
- Fonctionnalités IP limitées comparé aux analyseurs réseau dédiés
- Courbe d’apprentissage pour exploiter toutes les fonctionnalités
- Taille et poids supérieurs aux testeurs basiques
Applications pratiques sur le terrain
Le LinkIQ LIQ-KIT trouve sa place dans de nombreux scénarios professionnels où la fiabilité des tests et la polyvalence sont essentielles.
Pour les installateurs de réseaux, cet outil représente un compagnon idéal lors du déploiement de nouvelles infrastructures. La capacité à valider les performances des câbles jusqu’à 10 Gbps permet de s’assurer que l’installation répond aux exigences modernes avant même de connecter les équipements actifs. Lors de la mise en service, la vérification des paramètres PoE garantit que les dispositifs alimentés fonctionneront correctement, évitant ainsi des interventions ultérieures coûteuses.
Les techniciens de maintenance apprécieront particulièrement les fonctionnalités de diagnostic réseau. Face à un problème de connectivité, le LinkIQ fournit rapidement des informations sur le commutateur connecté, permettant d’identifier si l’issue provient d’une configuration incorrecte du port ou d’un problème de câblage. La sonde IntelliTone incluse dans le kit facilite considérablement la localisation des câbles dans des environnements complexes comme les faux plafonds ou les armoires de brassage denses.
Pour les auditeurs réseau, l’appareil offre un moyen efficace de documenter l’infrastructure existante. La capacité à enregistrer jusqu’à 1000 résultats de test et à générer des rapports via le logiciel LinkWare PC permet de constituer une documentation précise de l’état du réseau, essentielle pour la planification des mises à niveau ou la résolution des problèmes récurrents.
Cas d’utilisation du LinkIQ LIQ-KIT
Installation de réseaux
Validation des performances des nouvelles installations de câblage
Déploiement PoE
Vérification des capacités d’alimentation pour caméras, AP Wi-Fi
Dépannage
Identification rapide des problèmes de connectivité
Documentation
Audit et inventaire d’infrastructures existantes
Dans le cadre de migrations réseau vers des débits supérieurs (upgrade de 1G à 10G par exemple), le LinkIQ permet d’identifier précisément quels segments de l’infrastructure existante peuvent supporter les nouvelles exigences et lesquels nécessitent un remplacement. Cette approche ciblée peut générer des économies substantielles en évitant le remplacement systématique de tous les câbles.
Comparaison avec d’autres solutions du marché
Le positionnement du Fluke Networks LinkIQ LIQ-KIT dans l’écosystème des testeurs réseau mérite d’être analysé pour mieux comprendre sa valeur.
Dans la gamme Fluke Networks elle-même, le LinkIQ se situe entre le MicroScanner (plus abordable mais aux fonctionnalités plus limitées) et les certifieurs DSX CableAnalyzer (plus complets mais significativement plus onéreux). Cette position intermédiaire en fait un choix pertinent pour les professionnels qui ont besoin de tests avancés sans nécessairement requérir une certification complète aux normes internationales comme ANSI/TIA ou ISO/IEC.
Par rapport aux solutions concurrentes comme les testeurs NOYAFA, Kolsol ou NetAlly, le LinkIQ se distingue par la qualité de ses mesures basées sur la fréquence et non uniquement sur des tests de continuité. Cette approche offre une évaluation bien plus précise des performances réelles du câble face aux exigences des réseaux modernes. La technologie IntelliTone pour la localisation des câbles est également reconnue comme supérieure aux générateurs de tonalité standard, particulièrement dans les environnements électriquement bruyants.
Point d’attention :
Le prix élevé du LinkIQ LIQ-KIT (environ 3160€) représente un investissement conséquent pour les petites structures. Cependant, pour les entreprises réalisant régulièrement des installations ou du dépannage réseau, la précision des diagnostics et le gain de temps peuvent justifier cet investissement sur le long terme.
La capacité d’enregistrement et de documentation constitue un autre avantage compétitif majeur. Le logiciel LinkWare PC, bien qu’il nécessite un apprentissage, offre des fonctionnalités de reporting professionnel que peu de solutions concurrentes peuvent égaler. Les rapports générés peuvent servir de base à une documentation technique ou être présentés aux clients comme preuve de la qualité du travail réalisé.
Il convient toutefois de noter que pour certains besoins très spécifiques, d’autres solutions peuvent être plus adaptées. Par exemple, les analyseurs de protocole dédiés offrent des capacités supérieures pour le troubleshooting avancé au niveau applicatif, tandis que les certifieurs haut de gamme comme le DSX CableAnalyzer sont indispensables pour les installations nécessitant une certification formelle aux normes en vigueur.
Considérations techniques pour l’utilisateur
L’utilisation efficace du LinkIQ LIQ-KIT requiert une certaine connaissance des principes fondamentaux des réseaux et du câblage structuré.
Les tests de performance basés sur la fréquence utilisent des concepts comme la diaphonie (NEXT), la perte de retour (RL) et la perte d’insertion (IL) pour évaluer la qualité d’un câble. Ces paramètres, bien que techniques, sont présentés de manière accessible grâce à l’interface graphique intuitive de l’appareil. Le LinkIQ traduit ces mesures complexes en résultats clairs indiquant la vitesse maximale supportée par le câble testé (de 10BASE-T à 10GBASE-T), facilitant l’interprétation même pour les techniciens moins expérimentés.
La technologie TDR (Time Domain Reflectometry) utilisée pour mesurer la longueur des câbles et localiser les défauts mérite une attention particulière. Elle envoie une impulsion électrique dans le câble et analyse les réflexions pour déterminer la distance jusqu’aux anomalies. Cette méthode fonctionne optimalement sur des câbles déconnectés aux deux extrémités, un point important à considérer lors des tests. La précision de ces mesures peut atteindre ±1 mètre, ce qui est remarquable pour localiser des problèmes dans des installations complexes.
Pour les tests PoE, le LinkIQ utilise une approche en deux temps particulièrement pertinente : d’abord une négociation avec l’équipement source pour identifier la classe théorique supportée, puis un test de charge qui vérifie la puissance réellement disponible. Cette méthode permet de détecter des problèmes subtils comme des switches annonçant une capacité PoE qu’ils ne peuvent pas délivrer en pratique à cause de limitations de puissance ou de problèmes de câblage.
Conseils d’utilisation pour optimiser les tests
- Calibrer régulièrement l’appareil selon les recommandations du fabricant
- Utiliser les terminaisons distantes pour les tests de performance les plus précis
- Vérifier l’état de la batterie avant les interventions longues sur le terrain
- Mettre à jour le firmware pour bénéficier des dernières améliorations
- Exporter régulièrement les données de test pour éviter la perte d’informations
La gestion des résultats constitue un aspect important de l’utilisation quotidienne. L’appareil peut stocker jusqu’à 1000 résultats de test en mémoire interne, un nombre généralement suffisant pour plusieurs jours d’intervention. Ces données peuvent ensuite être exportées vers le logiciel LinkWare PC pour générer des rapports détaillés. Il est recommandé d’adopter une nomenclature cohérente lors de l’enregistrement des tests pour faciliter l’organisation et la recherche ultérieure dans la base de données.
Pour les utilisateurs moins familiers avec les technologies réseau avancées, Fluke Networks propose des ressources de formation et des webinaires qui permettent de tirer pleinement parti de cet investissement. La courbe d’apprentissage, bien que réelle, reste accessible pour des techniciens possédant des connaissances de base en réseaux informatiques.
Rapport qualité-prix et retour sur investissement
L’analyse du rapport qualité-prix d’un équipement professionnel comme le LinkIQ LIQ-KIT doit prendre en compte non seulement son coût d’acquisition mais aussi sa valeur sur le long terme.
Avec un prix de marché d’environ 3160€, ce kit représente un investissement significatif pour une entreprise ou un professionnel indépendant. Ce positionnement tarifaire, typique des équipements Fluke Networks, reflète la qualité de fabrication, la précision des mesures et la robustesse de l’appareil. La marque est reconnue dans l’industrie pour produire des instruments capables de résister aux conditions difficiles du terrain pendant de nombreuses années, ce qui amortit l’investissement initial sur la durée de vie du produit.
Pour évaluer le retour sur investissement potentiel, il faut considérer plusieurs facteurs. D’une part, la rapidité et la fiabilité des diagnostics permettent d’économiser un temps précieux lors des interventions. Un problème identifié précisément en quelques minutes peut éviter des heures de recherche par tâtonnement. D’autre part, la capacité à valider les performances d’une installation avant sa mise en service réduit significativement les risques de rappels et de corrections ultérieures, préservant ainsi la réputation du prestataire.
| Profil utilisateur | Pertinence de l’investissement | Alternatives à considérer |
|---|---|---|
| Installateur réseau professionnel | Excellente – ROI rapide grâce à l’efficacité accrue | DSX CableAnalyzer si certification requise |
| Service informatique d’entreprise | Bonne – Utile pour la maintenance proactive | MicroScanner pour besoins plus basiques |
| Technicien indépendant | Moyenne à bonne – Selon volume d’activité | Solutions NOYAFA ou NetAlly moins coûteuses |
| Utilisateur occasionnel | Faible – Surqualifié pour besoins ponctuels | Testeurs basiques ou location ponctuelle |
Pour les entreprises spécialisées dans l’installation et la maintenance de réseaux, qui utilisent l’équipement quotidiennement, le LinkIQ peut générer un retour sur investissement en quelques mois seulement. La possibilité d’identifier précisément les exigences de remplacement lors de migrations réseau (plutôt que de remplacer systématiquement tous les câbles) peut à elle seule justifier l’acquisition pour des projets d’envergure.
Pour les services informatiques internes aux entreprises, la justification économique dépendra davantage de la taille de l’infrastructure et de la fréquence des interventions. Dans les environnements critiques où chaque minute d’interruption a un coût élevé, la capacité de diagnostic rapide du LinkIQ représente un atout majeur même si l’utilisation est moins fréquente.
Les petites structures ou techniciens indépendants ayant un volume d’activité plus limité pourraient considérer des alternatives moins coûteuses ou envisager des formules de location pour les interventions complexes. Néanmoins, pour ceux qui souhaitent se positionner sur des prestations haut de gamme avec documentation professionnelle, cet investissement peut devenir un argument commercial différenciant.
Le Fluke Networks LinkIQ LIQ-KIT représente l’équilibre judicieux entre les testeurs basiques et les certifieurs haut de gamme. Sa capacité à combiner des tests de câblage précis, des diagnostics réseau et des vérifications PoE dans un seul appareil en fait un outil polyvalent adapté aux défis des réseaux modernes. Bien que l’investissement initial soit conséquent, la fiabilité reconnue de la marque, la qualité des diagnostics et les fonctionnalités de documentation professionnelle offrent une valeur durable pour les techniciens et entreprises qui interviennent régulièrement sur des infrastructures réseau. Pour les professionnels qui cherchent à optimiser leurs interventions tout en garantissant des performances réseau optimales, le LinkIQ constitue un compagnon de terrain à la hauteur des exigences actuelles.
